Törők és osztályozók
2025. július 24.
Egyszer egy szakmai beszélgetésen az egyik résztvevő úgy írta le az osztályozógépet, mint egy pénzautomatát: bedobod a sódert az egyik oldalon, és pénzérmék jönnek ki a berendezésből. Valóban, az osztályozatlan sóder és a frakciókra osztott kavics ára között nagyon nagy a különbség.
Manapság a törő- és osztályozógépek kulcsszerepet töltenek be a bányászatban, az építőiparban és az útépítésben. Ezek a berendezések lehetővé teszik a kőzetek és egyéb anyagok aprítását, valamint a szemcseméret szerinti szétválasztásukat.
Történeti áttekintés
A törő- és osztályozógépek fejlődése az ipari forradalommal vett lendületet. Az első mechanikus kőtörő gépeket a 19. században fejlesztették ki, amelyek leginkább az angol és amerikai bányászatban kaptak szerepet. Az 1900-as évek elején a pofás törők (jaw crushers) terjedtek el, majd a következő évtizedekben a kúpos és rotoros törők (cone crushers, impact crushers) is megjelentek.
1. Törőgépek
Pofás törő (jaw crusher)

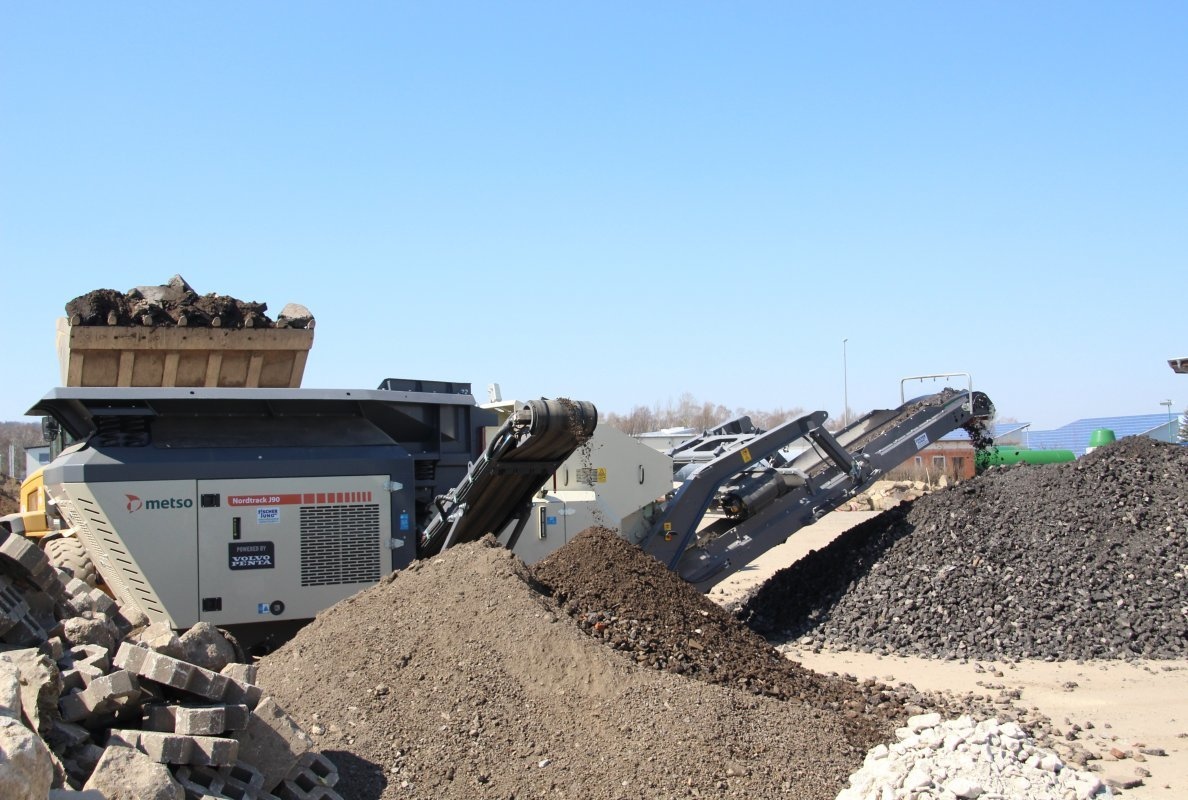

Metso pofás törő
Működési elv:
- Két pofa (egy mozgó és egy rögzített) közé kerül a kőzet, és a mozgó pofa préseli és összezúzza azt.
- A mozgás ciklikus, ami szakaszos aprítást eredményez.
Kimeneti méret:
- Durva és közepesen durva törésre alkalmas (általában 100–300 mm-es kimeneti méret).
Előnyök:
- Egyszerű, robusztus szerkezet, hosszú élettartam.
- Kemény és nagy méretű anyagok törésére is alkalmas (pl. bazalt, gránit).
- Alacsonyabb karbantartási igény.
Hátrányok:
- Alacsonyabb aprítási arány (általában 6:1).
- Lassabb feldolgozás a kúpos törőhöz képest.
Kúpos törő (cone crusher)
Működési elv:
Egy kúpos belső törőtest egy excentrikus tengely körül forog egy rögzített külső törőpalást belsejében, így a kövek folyamatosan kisebb darabokra zúzódnak.
- Folyamatos működés, nincs üresjárat.
Kimeneti méret:
- Főként közepes és finom aprításra alkalmas (5–50 mm-es kimeneti méret).
Előnyök:
- Nagyobb aprítási arány (kb. 8:1 vagy nagyobb).
- Nagy teljesítményű, gyors feldolgozás.
- Jobb szemcseeloszlású, egyenletesebb anyagot eredményez.
Hátrányok:
- Drágább és összetettebb karbantartás.
- Nem ideális nagyon kemény vagy túl nagy méretű kőzetekhez.
Összegzés
Sok esetben a két gépet egymás után alkalmazzák a hatékonyabb feldolgozás érdekében.

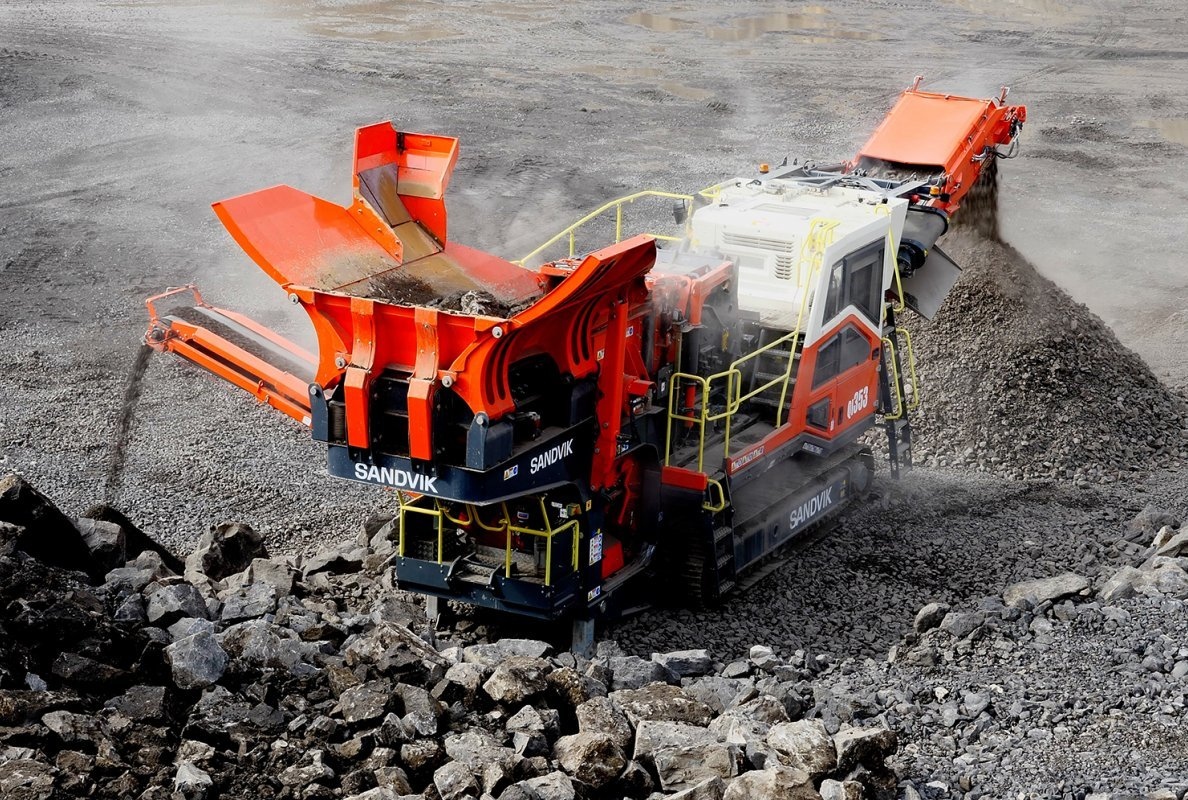

Sandvick ütőműves törő (impact crusher)
2. Osztályozógépek
Az osztályozógépek olyan berendezések, amelyek az ömlesztett anyagokat (pl. kavics, sóder, homok, zúzott kő) szemcseméret szerint külön frakciókra választják szét. A működési elvük alapja a szemcseméret és tömeg szerinti szétválasztás, amelyet különböző fizikai módszerekkel érnek el.
Fő osztályozási elvek és géptípusok:
A. Rázószitás osztályozás (vibrációs osztályozók)
Elv: A gép rázómozgást végez, és különböző méretű lyukakkal ellátott rosták (szitaszövetek) segítségével az anyagot frakciókra bontja.
Hogyan működik?
- Az anyagot a rostafelületre adagolják.
- A vibráció miatt a kisebb szemcsék átesnek a rostán, míg a nagyobbak továbbhaladnak.
- Többszintű rosta esetén több különböző méretű frakció képződik.
Felhasználás: Kavics, homok, sóder, zúzott kő frakciókra bontása.
Tulajdonság | Pofás törő | Kúpos törő |
Működés | Pofák nyomják össze a kőzetet | Forgókúp zúzza az anyagot |
Aprítás típusa | Durva, elsődleges törés | Közepes és finom törés |
Aprítási arány | Alacsonyabb (kb. 6:1) | Magasabb (kb. 8:1) |
Kimeneti méret | 100–300 mm | 5–50 mm |
Teljesítmény | Lassabb | Gyorsabb |
Karbantartás | Egyszerűbb | Összetettebb |
Felhasználás | Elsődleges törés, nagyobb kövek | Másodlagos, harmadlagos törés, kisebb szemcsék |
B. Rotációs (dobos) osztályozás
Elv: Egy forgó, henger alakú szitaszerkezet választja szét az anyagot méret szerint.
Hogyan működik?
- A dob belsejébe adagolt anyagot a forgás előretolja.
- A kisebb szemcsék áthullanak a megfelelő méretű lyukakon.
- A nagyobb darabok a dob végénél távoznak.
Felhasználás: Homok, kavics, apróbb ásványi anyagok osztályozása.

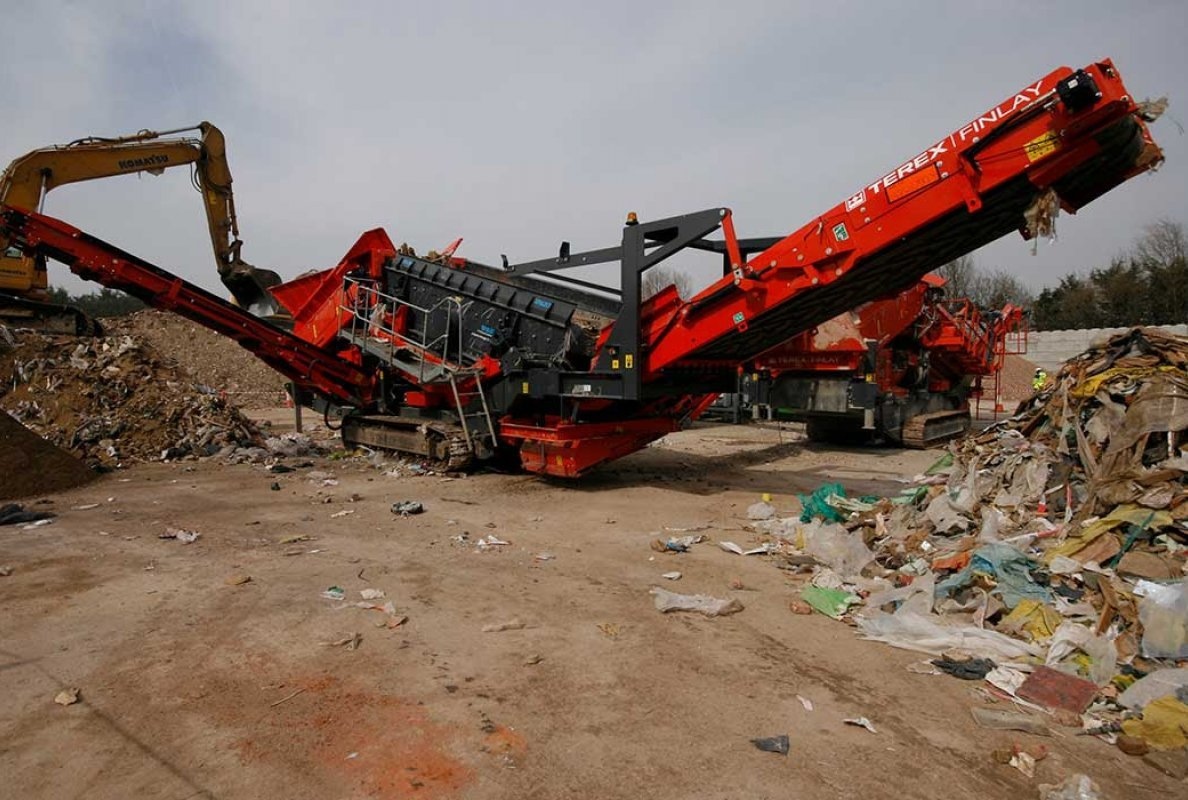

Terex-Finlay osztályozó
C. Légosztályozás (aerodinamikus szeparáció)
Elv: A könnyebb és nehezebb részecskék elválasztása légáramlás segítségével történik.
Hogyan működik?
- Egy ventilátor légáramot generál.
- Az anyagot a légáramba engedik.
- A könnyebb részecskék (pl. por, finom homok) magasabbra szállnak és elvezethetők, míg a nehezebb darabok lehullanak.
Felhasználás: Cement, liszt, műanyag granulátumok és finom poranyagok szétválasztása.
D. Hidraulikus osztályozás (vizes osztályozás)
Elv: A különböző szemcseméretű és sűrűségű anyagokat víz segítségével választják szét.
Hogyan működik?
- Az anyagot vízáramba engedik.
- A kisebb, könnyebb szemcsék lassabban ülepednek, míg a nagyobb és sűrűbb részecskék gyorsabban lesüllyednek.
- A szemcséket különböző rétegekben választják szét.
Felhasználás: Homokmosás, ércdúsítás, agyag és por leválasztása.
A választás attól függ, hogy milyen anyagot kell osztályozni, milyen pontosságra van szükség, és milyen körülmények között történik a feldolgozás.
A 20. század közepétől az automatizált és mobilis berendezések iránt nőtt meg az igény, melyet az ipari digitalizáció tovább gyorsított.
3. A legismertebb gyártók
A törő- és osztályozógépek piacát néhány nagy nemzetközi vállalat uralja. Ezek közé tartoznak:
- Metso (Finnország): A világ egyik legnagyobb bányászati és építőipari berendezésgyártója, amely széles körben ismert
- a megbízható törő- és osztályozógépeiről.
- Sandvik (Svédország): Innovatív megoldásokat kínál, különösen a mobil- és automatizált rendszerek terén.
- Terex (USA): Széles termékkínálattal rendelkezik a bányászati és építőipari szektorokban.
- Astec Industries (USA): Szintén meghatározó szereplő a piacon, főleg az aszfalt- és betonipar területén.

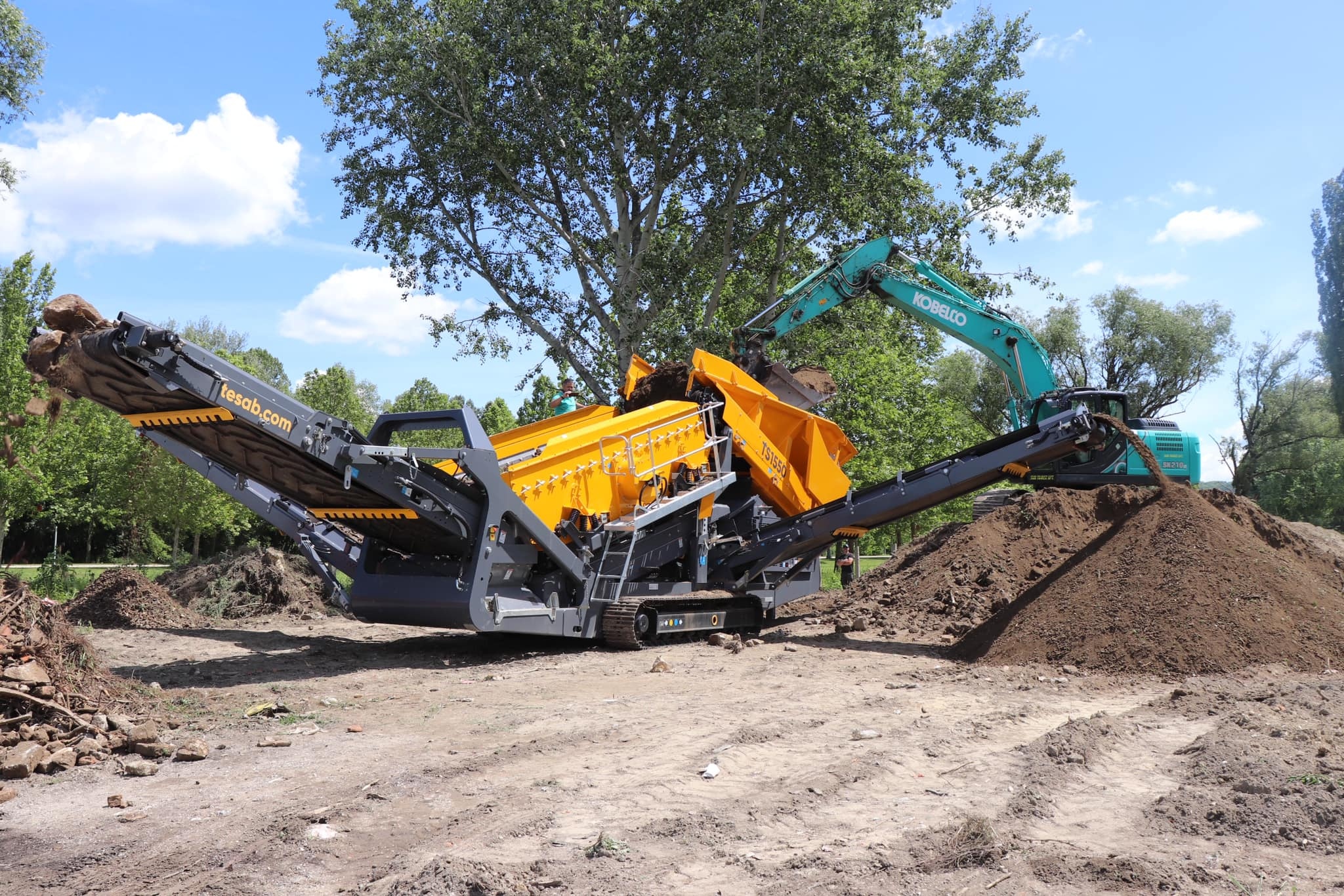

Tesab osztályozó
4. Magyar forgalmazók
Magyarországon több cég is foglalkozik törő- és osztályozóberendezések forgalmazásával. Néhány példa:
- Best Machinery Kft.: 2006 óta kínál törő- és osztályozóberendezéseket, többek között az angol Parker Plant és az olasz Komplet márkák termékeit. Huntraco Zrt.: Széles termékpalettával rendelkezik, beleértve a mobil törő-, osztályozó- és marófejeket is. Kuhn Földmunkagép Kft.: Powerscreen törő- és osztályozóberendezések.
- Kobex-Pannónia Kft.: TESAB
- MRE-H Kft.: A Pronar és a Terex Finlay márkák termékeit forgalmazza. Profi-Bagger Kft.: Speciális berendezéseket kínál, beleértve a Maxtec törő- és osztályozóberendezéseket. RM Technik Kft.: Bányászati és építőipari gépek kereskedelmével foglalkozik, kínálatában szerepelnek az EvoQuip és Rubble Master kőtörő- és osztályozógépek is.
Alkalmazás | Előnyök | Hátrányok | |
Rezgőosztályozó | Sóder, kavics, zúzott kő, homok | Nagy kapacitás, pontos szétválasztás | Nagyobb energiaigény |
Dobos osztályozó | Homok, apróbb kavics | Egyszerű felépítés, alacsony karbantartás | Nem annyira hatékony, mint a vibrációs változat |
Légosztályozó | Cement, poranyagok, műanyag granulátum | Porleválasztás, finom anyagokhoz kiváló | Korlátozott méretosztályozás |
Hidraulikus osztályozó | Homok, iszap, ércfeldolgozás | Hatékony finom anyagoknál, mosás is megoldható | Vízigényes, üzemeltetése drágább |
5. A magyar felhasználói piac
Magyarországon a törő- és osztályozógépeket leginkább az alábbi iparágak használják:
- Bányászat: A magyarországi kavics- és kőbányák széles körben alkalmazzák ezeket a gépeket a kitermelt anyag feldolgozására.
- Építőipar: A betongyártáshoz, illetve útépítésekhez elengedhetetlen a megfelelő szemcseméretű anyag előállítása.
- Hulladék- és utófeldolgozás: A bontási hulladékok és az újrahasznosított anyagok kezelésében is növekvő szerepet kapnak ezek a gépek.
A legnagyobb felhasználók, mint például a Colas, a Swietelsky, valamint a magyar tulajdonú bányászati cégek éves piaci forgalomnövekedése 5-10% között mozog, amit az állami infrastrukturális fejlesztések és az EU-s pályázatok is támogatnak.
Az Európai Unióban az építési és bontási hulladékok kezelésére vonatkozóan irányelvet fogadtak el 2008-ban, és célul tűzték ki, hogy ezen hulladékok legalább 70%-át újrahasznosítsák vagy újrafeldolgozzák. Ez az irányelv azonban nem írja elő kötelezően az újrahasznosított anyagok felhasználását az útépítésben, hanem inkább általános újrahasznosítási célokat határoz meg. Az egyes tagállamok saját hatáskörükben vezetnek be szabályozásokat, de az ilyen kötelező előírások megléte országonként változik.
Magyarországon az útépítés során az újrahasznosított anyagok használata nem kötelező, hanem lehetőségként áll rendelkezésre. A magyar előírások maximalizálják az újrahasznosított anyag arányát, és meghatározzák a minőségét.
A visszanyert aszfalt esetében például részletesen szabályozzák annak alkalmazását az útépítési aszfaltkeverékekben. Ezen előírás meghatározza a visszanyert aszfalt megengedett arányát, figyelembe véve a keverék típusát és az alkalmazás helyét. A vonatkozó szabványok szerint az újrahasznosított kőanyaghalmazok, mint például a vegyes betontörmelék, vegyes falazattörmelék, zúzott vegyes kőanyagok és zúzott útpályaszerkezeti anyagok (például bontott beton, bontott aszfalt), szintén felhasználhatók útépítési célokra. Ezeknek az anyagoknak meg kell felelniük a megadott követelményeknek.
6. Jövőbeli trendek
Az iparban egyre nagyobb szerepet kapnak az automatizált és energia hatékony megoldások. A digitalizáció lehetővé teszi a távoli monitorozást és a prediktív karbantartást, csökkentve a leállások és a meghibásodok kockázatát. A fenntarthatóság iránti igény pedig arra ösztönzi a gyártókat, hogy kisebb környezeti terhelésű gépeket fejlesszenek. Itt is megjelentek már a hálózati áramról működő, fix telepítésű, tisztán elektromos, vagy mobil, hibridmeghajtású modellek, amelyek dízelgenerátort is tartalmaznak. A teljesen akkumulátoros változatok még kevésbé terjedtek el az ipari méretű zúzás és osztályozás területén.

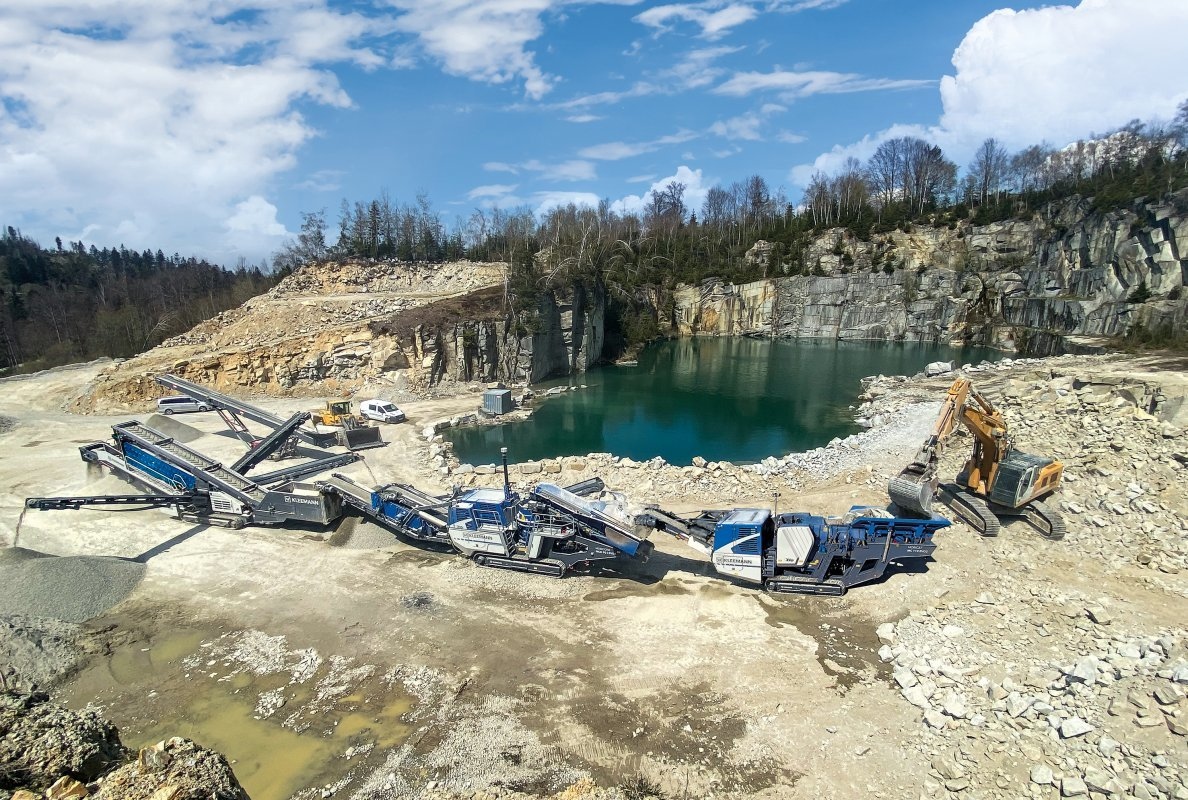

dr. Csorba Kázmér, borítón: Kleemann jobbról pofás törő, kúpos törő, osztályozó gépsor
